Cloud SW 아키텍처 패턴:Performance Patterns

Performance Patterns for Data Intensive Systems​

2.데이터 집약 시스템을 위한 성능 아키텍처 패턴 - Performance Patterns for Data Intensive Systems

데이터 집약 시스템을 위한 성능 패턴을 도입으로 얻는 이점은 무엇일까?

  • 아키텍처 변경없이 대용량 데이터 처리
  • 분산트랙젝션 가능 (ACID 유지)

Map Reduce Pattern​

대용량 데이터 처리의 문제점​

대용량 데이터 세트 처리의 문제점은 데이터 처리를 위해서 수백~수천 대의 머신에 분산처리 시켜야 하는 점이다.

  • 데이터 병렬화, 데이터 분산 배포, 결과 추합
  • 실행 예약, 실패 처리, 복구 문제
  • 많은 처리 소스 코드 및 인프라 구성

맵리듀스 패턴을 사용하면, 아키텍처의 변경없이 많은 양의 데이터를 처리할 수 있는 시스템이 구성된다.

MapReduce UseCase​

  • 머신러닝
  • 로그 파일 필터 및 분석
  • 역색인 구성
  • 웹링크 그래프 순회
  • 분산 정렬

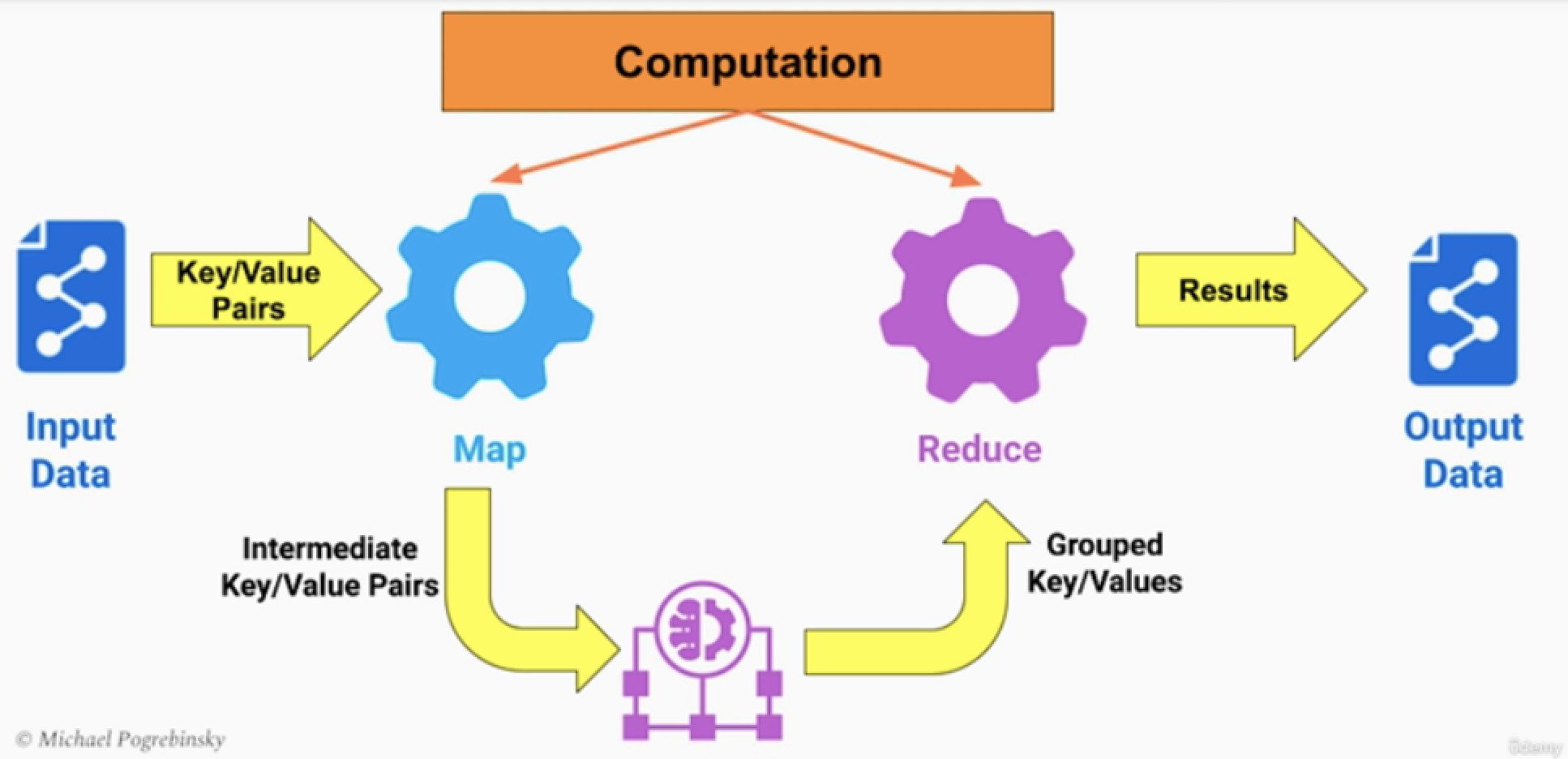

MapReduce 기본 구조​

Input data: key-value 쌍으로 구성된 데이터를 입력

  1. Map : Map를 통과하면 중간 key-value쌍이 나오게 된다.
  2. intermediate data : Map 중간 key-value 결과물
  3. Reduce : Reduce 함수에서 중간 key-value를 grouping하고(정렬) Reduce 로직 수행 후 최종 데이터를 출력한다. Output data : 최종데이터
  • 사실상 위 구조만 봤을때는 잘 이해되지 않는다.

MapReduce 예시​

Goal : 수많은 파일들을 분석해서, 특정 단어의 수를 카운트 하자.

Input data: key는 파일이름, value는 파일 내용물

  1. Map : 각각의 text file을 대상으로 단어의 갯수들을 출력한다. 이는 key-value쌍으로 출력 가능.
  2. intermediate data : 각 파일의 단어수가 적힌 key-value 데이터 셋

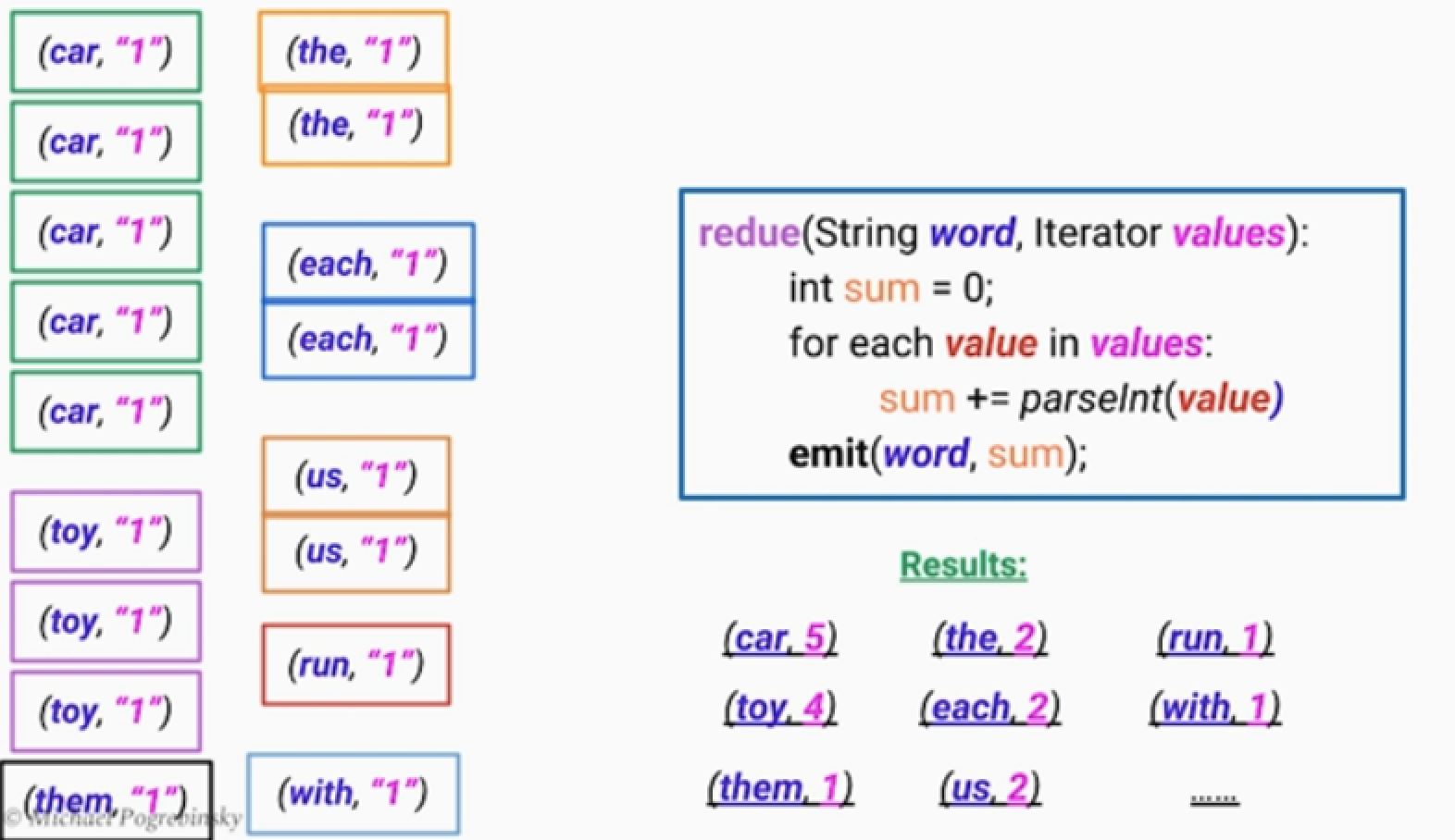

3. Reduce : key값이 단어이므로, 단어순으로 정렬를 먼저 한다.

  • 그리고 각 단어들의 갯수를 추합하여 최종 데이터를 출력한다.
  • *리듀스 함수를 통과시키는데 key에 대해서 반복자를 돌린다. 중간키에 대한 값이 많아서 메모리에 한번에 로드 불가능

Output data : key-value(단어,갯수)의 리스트

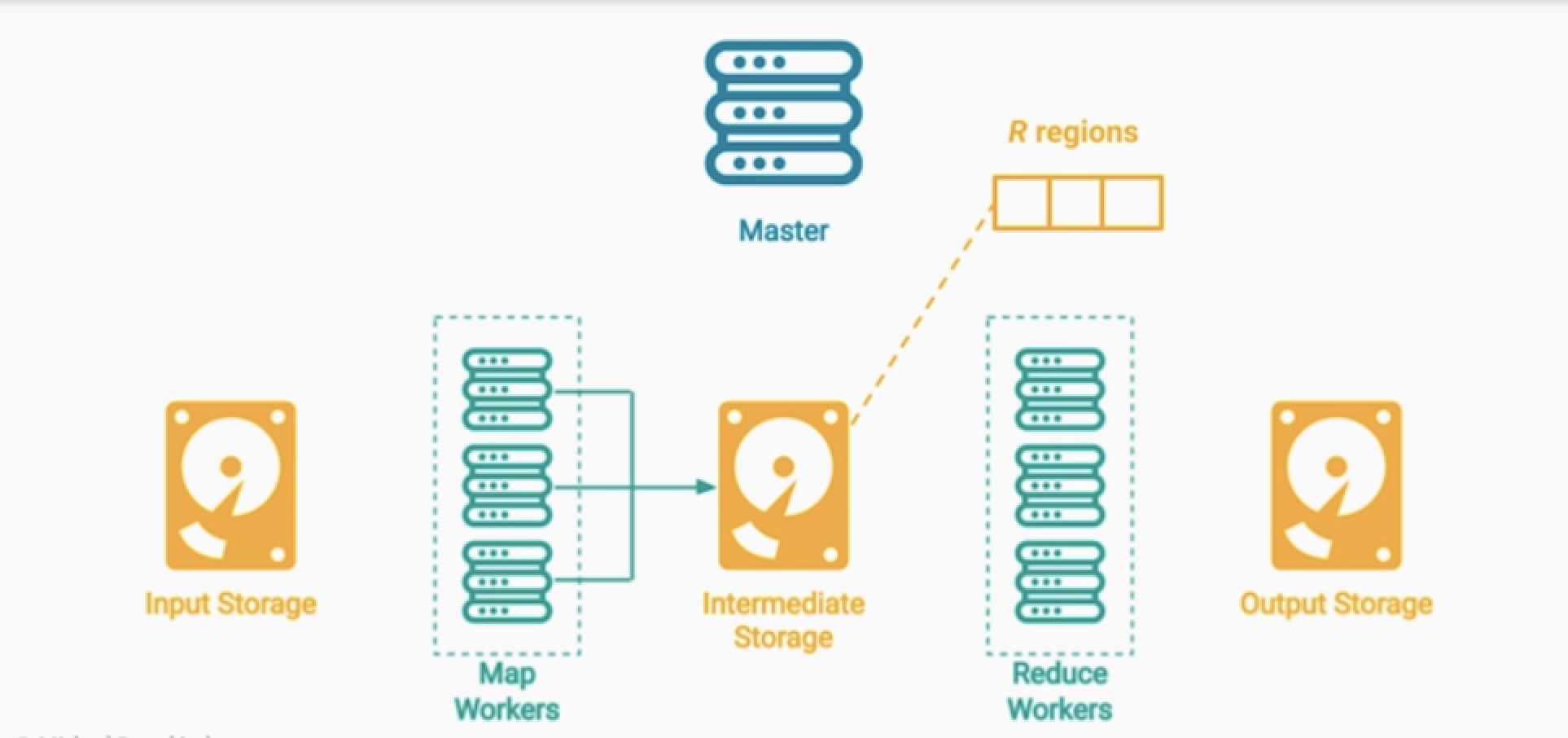

아키텍처 구조​

크게 3가지의 컴포넌트로 구성된다. 마스터노드, 맵워커, 리듀스 워커

1.마스터 노드

  • 전체 MapReduce 작업 예약 및 컨트롤
  • 전체 데이터를 청크단위로 나누어서, Map Workder들에게 할당한다. (실제 데이터 주는것이 아닌 임무를 부여)

2.Map Workers

  • Map 함수를 실행하는 수백 ~ 수천개의 컴퓨터
  • 그냥 데이터를 저장하지 않고, Region을 분리해서 저장한다.
  • Region = hash(key) mod R : 을 통해서 어떤 Region에 저장할지 결정 가능하다.

3.Reduce Workers

  • 마스터는 각 Region을 담당하고 있는 워커에게 작업을 분배한다.
  • 리듀스 워커가 데이터를 읽어간다.
  • 키를 그룹 및 정렬하는 과정 (셔플링) > Reduce 연산을 수행

이점​

  • 같은 SW아키텍처를 재활용할 수 있다. Map,Reduce함수만 바꾸면 된다.
  • 테스크의 스케일링이 가능.
  • 많은 워커에게 평행하게 작업 분배 가능
  • 짧은 시간안에 대용량의 데이터를 처리할 수 있음.

실패 및 복구 전략​

  • 마스터가 리듀스 워커들을 관찰하며, 실패한 작업을 다시 다른 워커에게 할당
  • 맵 워커가 실패한 경우도 다른 워커에게 작업을 할당하며 이때 바뀐 중간 key-value 값위치도 리듀스워커에게 알려야한다.
  • 마스터가 장애날 확률은 적지만, 작업에 대한 상태를 스냅샷을 두거나 백업 마스터를 둔다.

고려점​

  • 직접 Map,Reduce 아키텍처를 구성할 일은 없다.
  • 오픈소스/클라우드 서비스 이용한다.
  • 클라우드 환경을 이용해서 필요한 만큼 컴퓨터를 대여하고 반납한다.
    • ㄴ ( on demand | on scheduled Batch )
  • 시스템은 구성을 신경스지 않고, 비즈니스에 집중 가능하다.
    • ㄴ 데이터모델링, map-reduce 모델링, execution parameters 정의 ..등

Saga Pattern​

문제 및 해결​

MSA는 빠른 엔지니어링 속도, 확장성 등 이점이 있다.

  • 한가지 중요한 원칙이 마이크로 서비스 하나당 DB가 하나여야 한다.

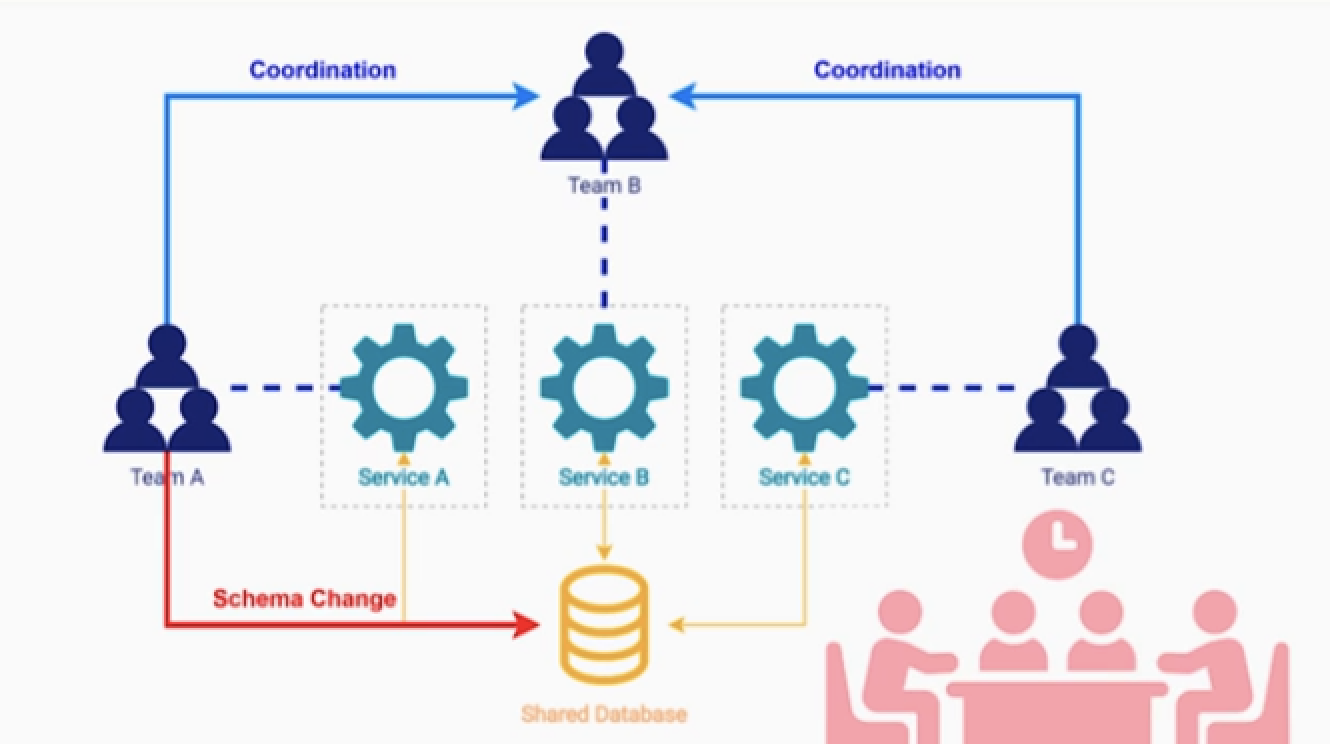

  • 만약에 여러 팀이 DB커넥션을 맺으면, 모든 변경사항에 대해서 합의가 필요하다.
  • 이는 마이크로 서비스들이 database를 공유하는것은 MSA안티 패턴이다.

하지만 서비스 마다 DB로 분리하는 순간 ACID 트랜잭션 이라는 특성을 잃게 된다.

  • *리마인드) 트랜젝션 : 외부 옵저버에 단일 작업으로 표시돼야 하는 작업의 시퀀스
  • 분산 환경에서 데이터의 일관성을 유지하는 방법이 saga패턴이다.

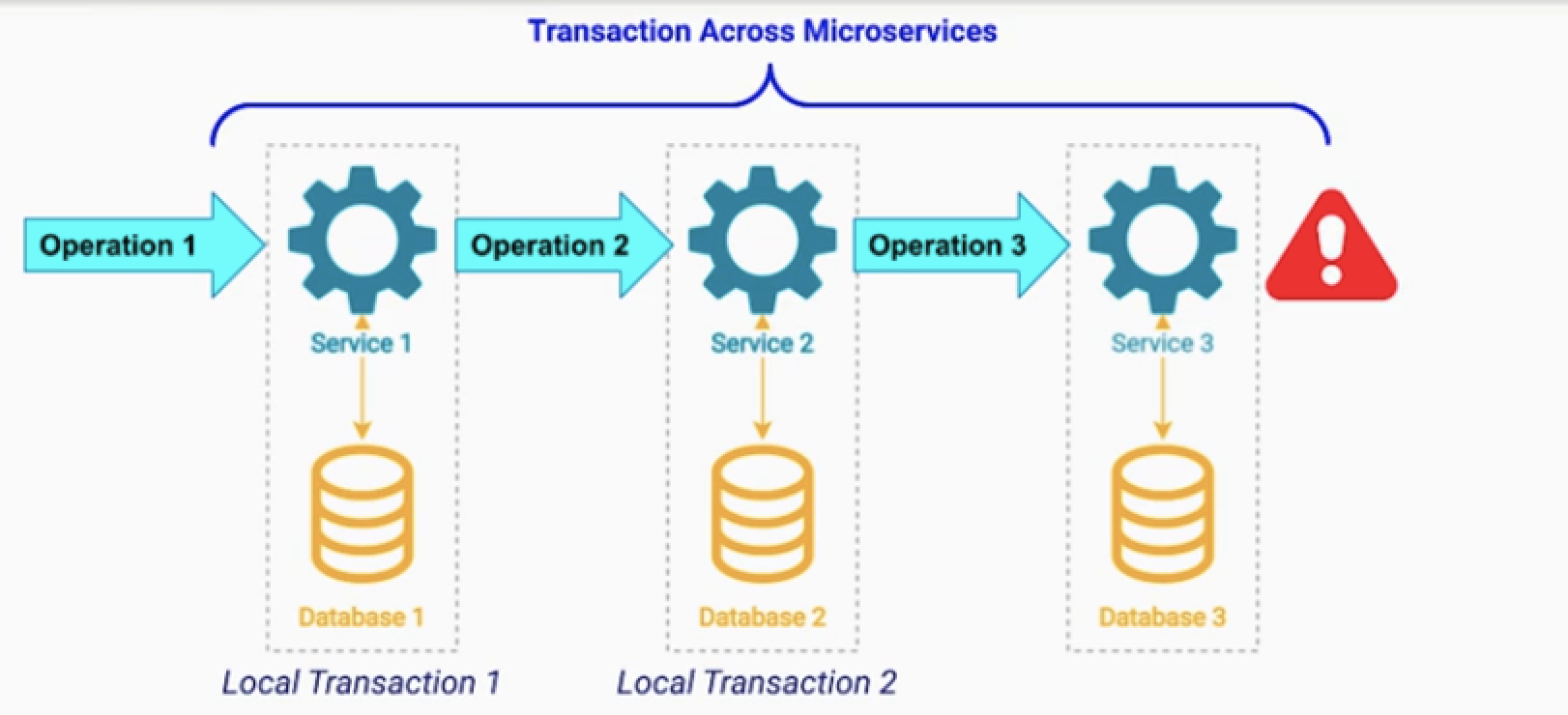

Saga Pattern 기본 구조​

saga 패턴은 다음의 과정을 통해서 분산환경에서 ACID를 유지 힌다.

  • local 트랜젝션1 을 수행하고 다음 서비스에서 트랜젝션 시퀀스를 이어 간다.
  • 그러다 만약 작업이 실패하면, 기존에 수행한 작업을 롤백하기 위한 과정이 있다.
  • 기존 작업에 대한 보상 작업(보상 트랙젝션) 이라고 한다.
  • *트랜젝션 시퀀스가 성공할때까지 위 과정을 반복한다.

saga 패턴 구현방법

  1. Orchestrator Pattern : 오케스트레이터 서버로 트렉젝션 시퀀스 및 보상 관리
  2. Choreography Pattern : 메시지 브로커로 트렉젝션 시퀀스 및 보상 관리

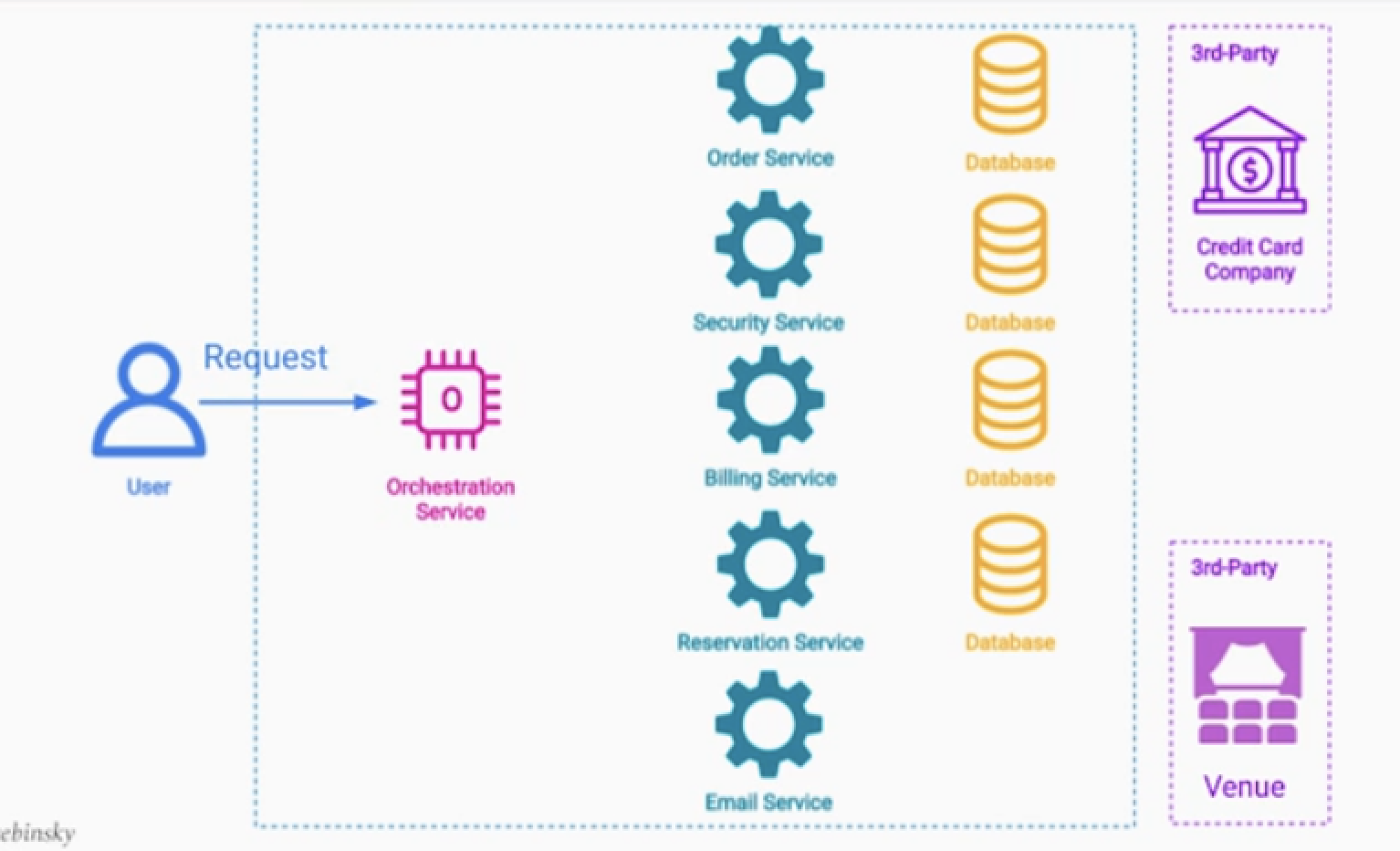

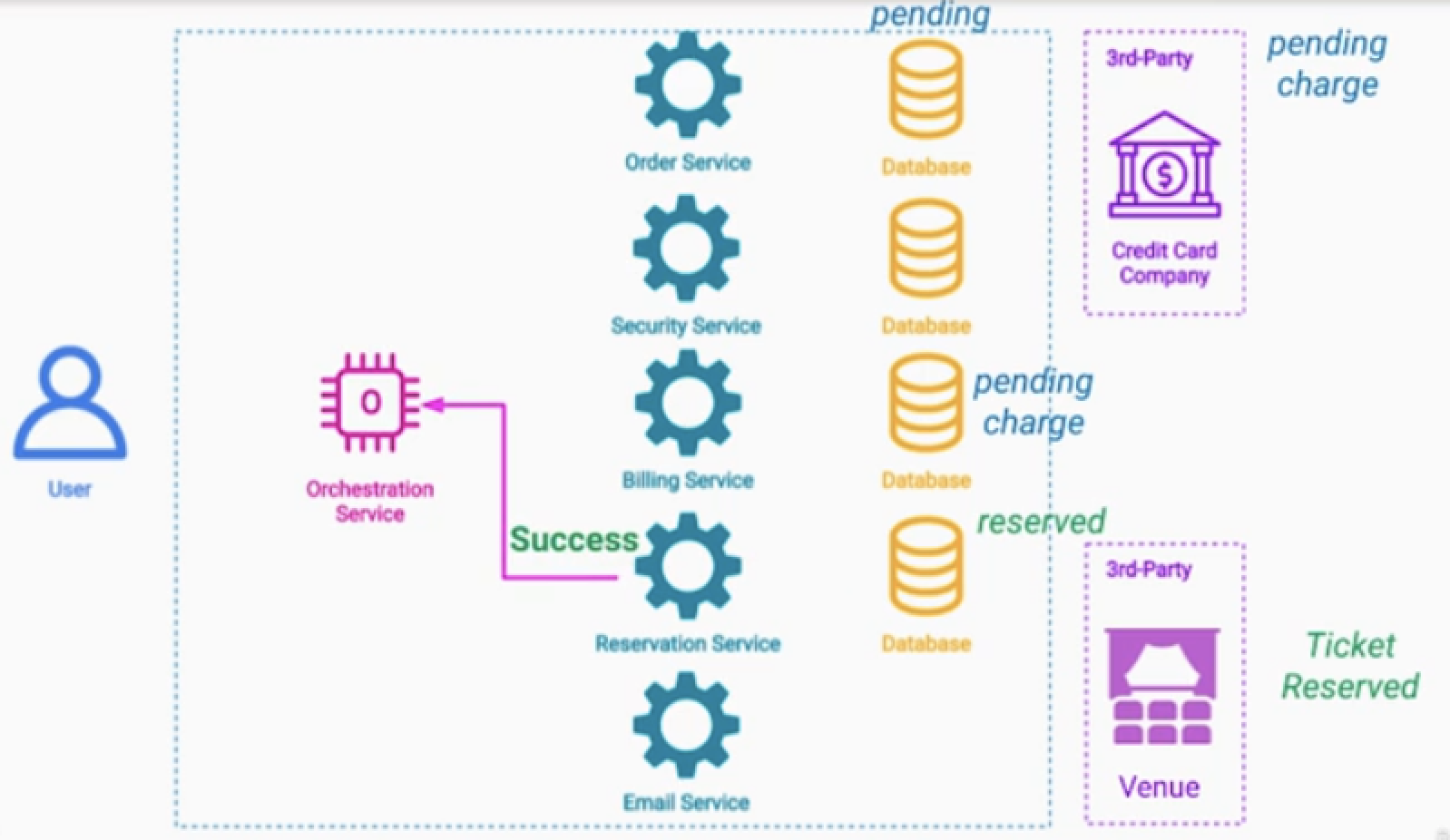

예시 - 콘서트 티켓 판매 서비스​

요구사항

  • 행사 티켓 및 티켓 전용 좌석을 예약
  • 블랙리스트 상 유저인지 체크
  • 결제금액을 받았는지 체크
  • 고객 1명당 1개 좌석인지 체크

보상 트렌젝션 : pending상태를 원래상태로 되돌리는 트렌젝션
Pivot Operation : pending상태를 성공상태로 바꾸는 작업들

1.Order Service :

  • 좌석예약 상태로 DB를 업데이트 (pending) 후 이어서 진행
  • pending 상태이므로, 다른 사용자가 같은 자리를 예약 시도 -> 실패 및 retry 안내
  • 만약 트랜젝션이 실패하면 다른 사용자가 이용 가능

2.Security Service : 사용자가 유효한지 체크

  • 만약 블랙리스트라면 rollback ( > Order Service 보상 )
  • 아니라면 이어서 진행

3.Billing Service : 3rd party에 결제 시도

  • 결제 오류라면 rollback ( > Order Service 보상 )
  • 아니라면 DB를 업데이트 (pending) 및 결제 (pending) 후 이어서 진행

4.Reservation Service : 3rd party 좌석 예매 시스템

  • 만약 누군가가 이미 예매했다면 rollback ( > Billing Service 보상 > Order Service 보상 )
  • 아니라면 좌석 티켓 예약 성공 및 DB업데이트 (reserved)

5.Pivot Operation

  • Billing Servce : pending > 사용자에게 결제 요청 API > 성공 > charged
  • Order Service : panding > purchased
  • Email Service : 결제성공알람

예시 - 콘서트 티켓 판매 서비스 - 2​

위 과정을 메시지 브로커를 통해서 작동하도록 로직을 구성한다.

  • 메시지 브로커를 사용하면 문제점이 있다.
  • ACID가 지켜지지 않는데, 이는 다음패턴에서 해결

Saga Pattern 특징​

  • 성공,실패 모두 오퍼레이션이 있다.
  • 실패하는 경우 롤백 오퍼레이션 (보상 트렌젝션)
  • 성공하는 경우 피봇 오퍼레이션

Transactional Outbox Pattern​

문제점​

위 구인구직 추천서비스를 예로들면

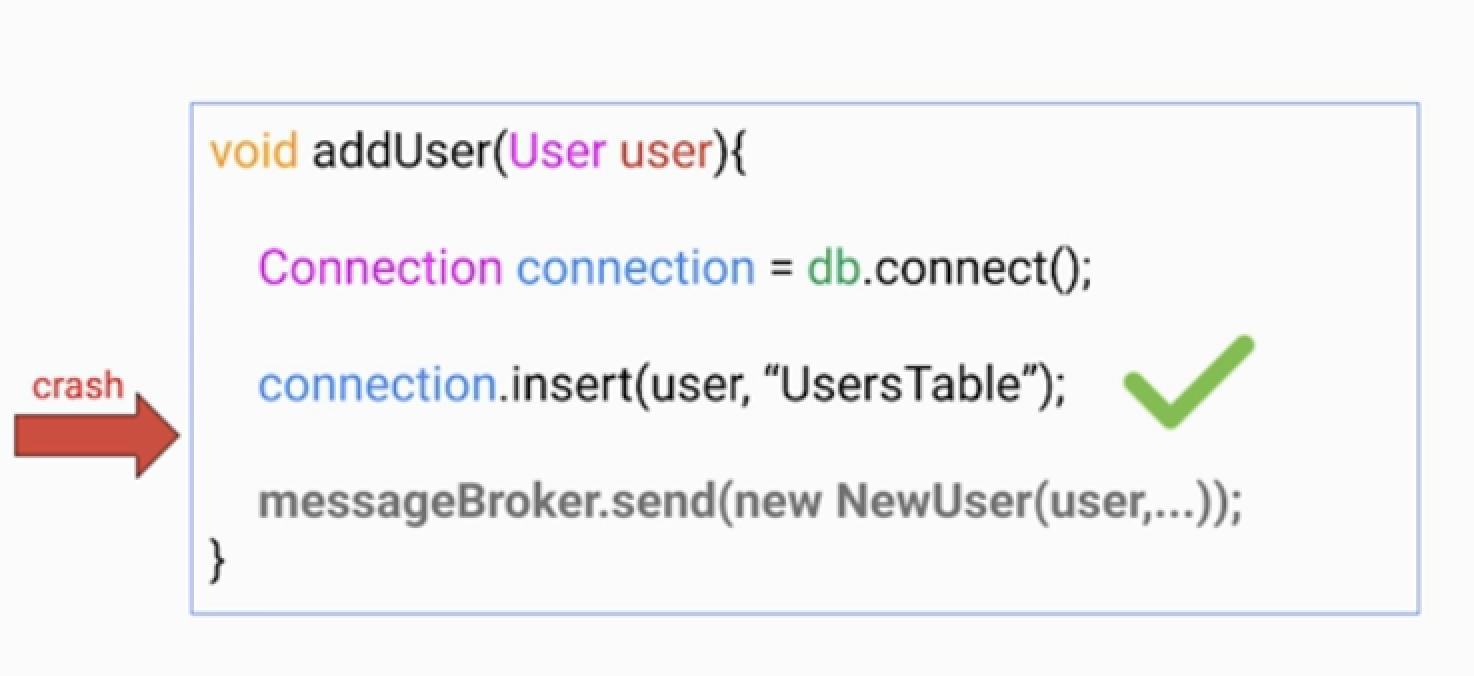

  • 사용자가 회원가입 이후, 신규 유저 가입 이벤트 메시지를 보내야 한다.
  • DB와 메시지 브로커는 단일 트렉젝션이 아니므로, 충분히 신규 회원가입의 이벤트 메시지를 못받을 수 있다.
  • 특히나 결제관련된 이벤트 라면, 영원히 결제 pending 일 수 있다.

해결​

해결방법 : Transactional Outbox Pattern

1.메시지를 관련 레코드도 DB에 기록한다.

  • ( 메시지를 보내야함, 메시지를 성공적으로 보냈음 등의 상태를 Table에 기록한다. )
  • 이때, 사용자 생성 Row 및 메시지 레코드는 단일 트랜젝션으로 만든다.
    • 즉 사용자 생성이 안되면, 메시지 레코드 역시 만들어지지 않는것이다.

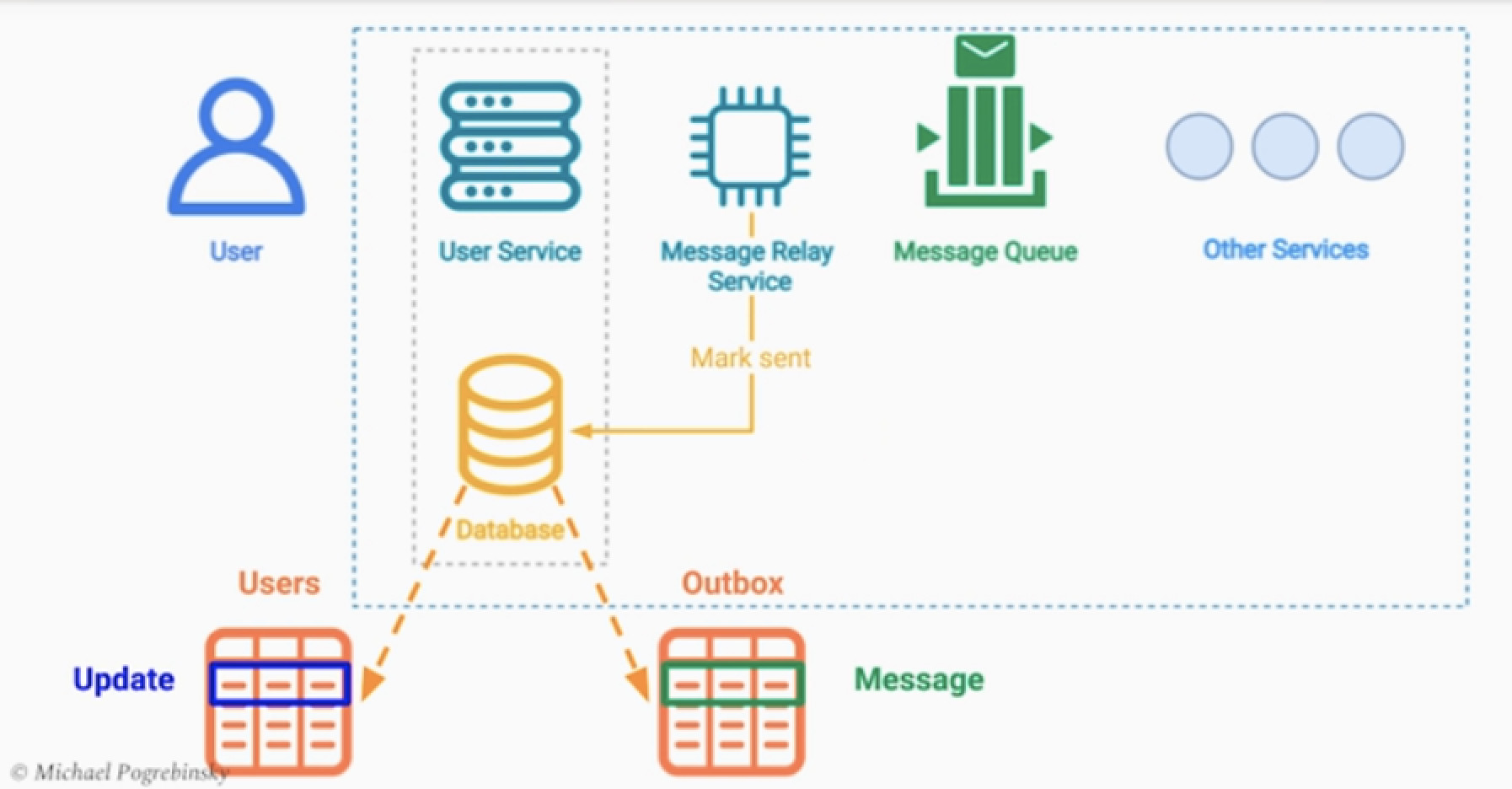

2.메시지를 레코드가 생성되면 이를 관찰하는 서비스에서 메시지를 보낸다.

  • 메시지 브로커에 메시지가 확실하게 전달되었는지를 확인할 수 있다.
  • 그러면 메시지 레코드를 전송완료 상태로 업데이트 한다. 혹은 삭제 한다.

가능한 문제점 1​

Message Relay service가 메시지를 두번 보내는 경우

  • 아웃박스 테이블의 메시지 레코드를 읽고 메시지를 보냈음
  • 그리고 전송완료로 레코드를 업데이트 하기 전에 서버가 다운되는 경우가 발생
  • 그러면 동일한 메시지가 2번 전송될 수 있다.

만약 메시지 중복이 되더라도 괜찮은 경우가 있다. ( At Least Once )

  • 멱등 연산인 경우이다.
  • 결제처럼 중복이 일어나면 안되는 경우를 멱등연산으로 만들면된다.
  • *결제 ID를 부여해서 동일한 결제 ID 로 결제요청이 2번 들어오면
  • 최초의 결제만 허용하고, 2번째 결제는 무시하면 된다.

가능한 문제점 2​

atomic transaction을 DB에서 지원하지 않는 경우

  • 대표적으로 nosql이 있다.
  • document model에 outbox 데이터 자체를 추가하면 된다.

가능한 문제점 3​

이벤트의 순서가 중요한 경우

  • 예를들어 사용자가 구독을 하고, 바로 구독취소를 하는 경우이다.
  • 메시지가 - 구독 취소 메시지 후 구독 메시지로 순서가 바뀔 수 있다.
  • outbox 테이블에 시퀀스 ID를 부여해서 해결한다.
  • 항상 시퀀스 ID가 낮은 순서대로 메시지를 읽어서 처리해야 한다.

결론​

트렌젝션과 다르게 비동기 이벤트를 처리하는 경우 원자성이 보장되지 않을 수 있다.
그럴땐, 비동기 이벤트 처리 로직도 트렌젝션 로직으로 감싸서 처리하여 원자성을 보장하자.

Materialized View Pattern​

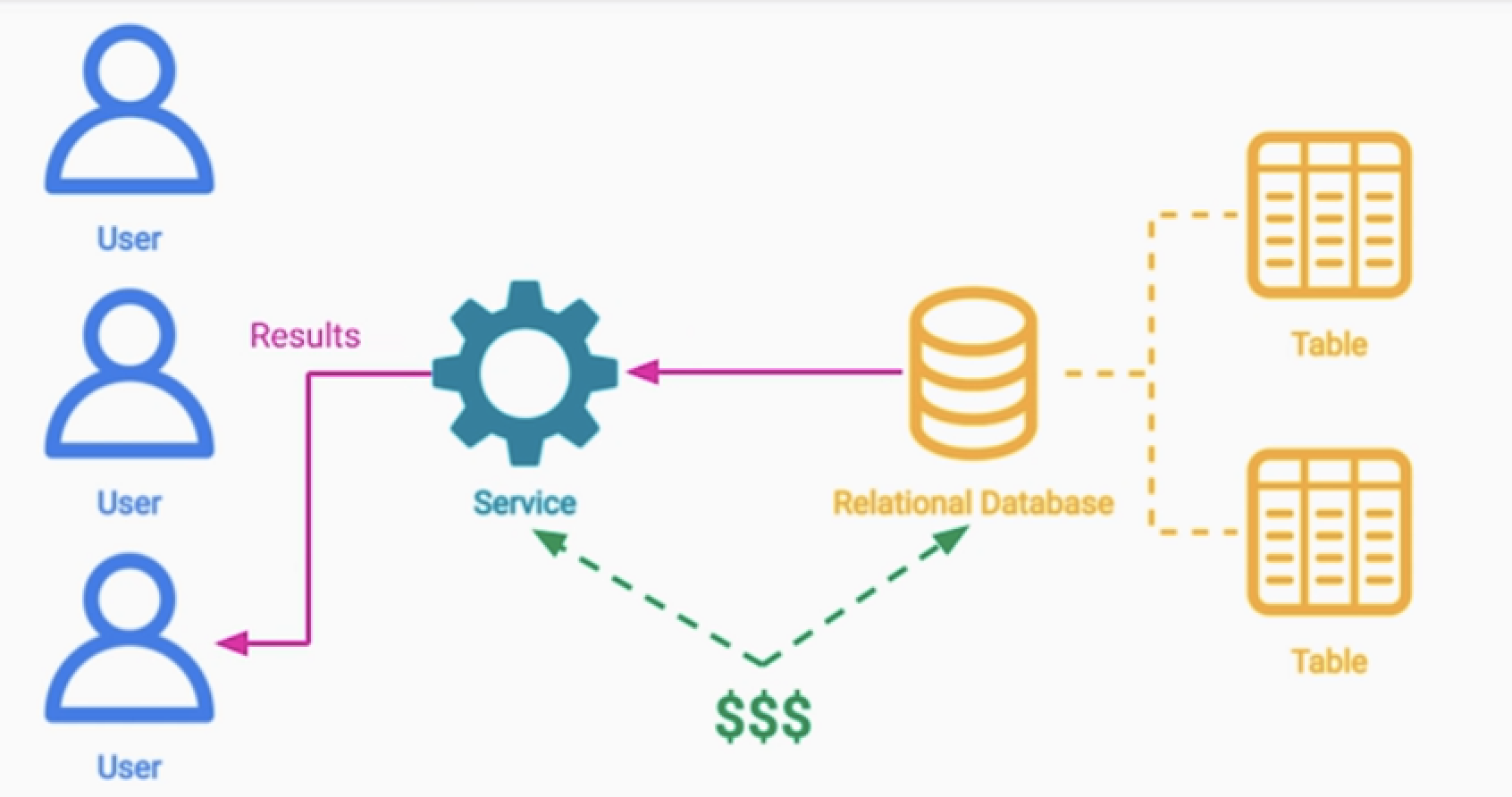

문제점​

비즈니스 로직이 복잡해지면서 여러 테이블의 데이터를 필요한 경우가 있다.

  • 복잡한 연산이 필요하거나 ( 합계 )
  • 데이터 조인이 필요하거나 ( Join )
  • 하나의 쿼리 자체가 속도가 느려지고 (Performance)
  • 비용이 비싸질 수 있다. ( Efficiency & Cost )

해결 방법​

Materialized View 를 이용해서 해결이 가능하다.

  • 구체화된 읽기 전용 테이블(뷰)를 만들어 주는 것이다.
  • 쿼리의 결과값들을 미리 채워 둔다.
  • aggrate fun, join 등의 연산 시간과 오버헤드를 줄일 수 있다.
  • 이는 동일 database안의 테이블이라면 가능하다.

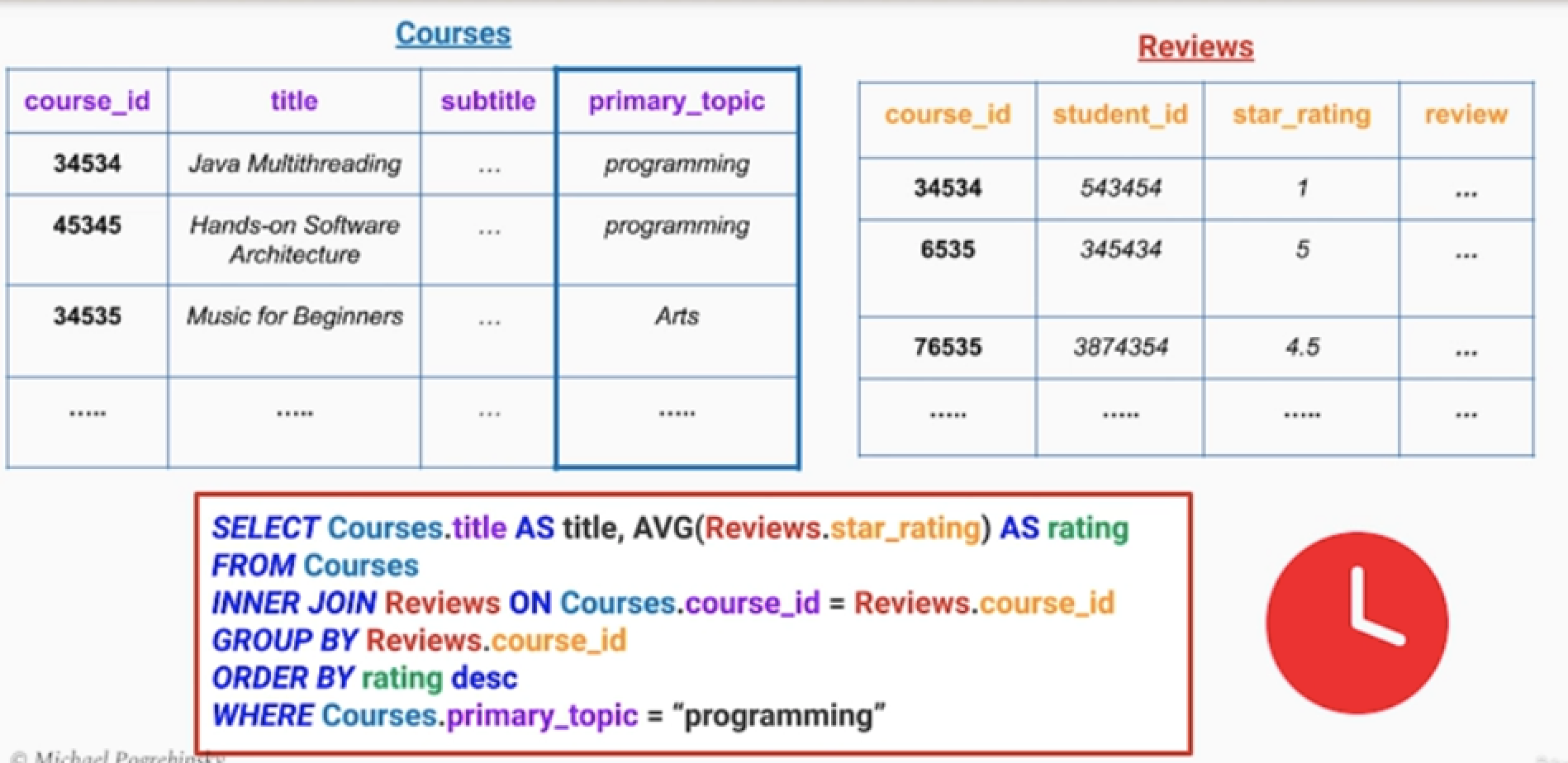

예시 - 온라인 교옥 플랫폼​

시나리오 : 강의에는 수강생들의 후기와 별점들이 남는다.

  • course.topic : 강의의 카테고리 정보
  • reivew : 리뷰 테이블에는 학생아이디, 별점, 리뷰들이 존재한다.
  • 쿼리 요청
    • 프로그래밍 카테고리의 강의중에서 평균 별점점이 가장 높은 강의들을 순서대로 정렬해서 가져와라.
    • 아트 카테고리의 강의중에서 평균 별점점이 가장 높은 강의들을 순서대로 정렬해서 가져와라.
  • 이런 요청들은 하루에 수백 ~ 수천번 일어난다고 가정한다.

아래와 같은 뷰 테이블을 미리 만들어준다.

  • Top_Programming_Courses_MV : 프로그래밍 카테고리의 강의별 평균 별점 점수 뷰 테이블
  • Top_Art_Courses_MV : 예술 카테고리의 각 강의별 평균 별점 점수 뷰 테이블

고려점​

1.미리 DB 공간을 차지할 만큼 뷰테이블을 만들 가치가 있는가?

  • 디스크 공간과 성능의 트레이드 오프

2.데이터 저장을 db에 하는것과 redis에 하는것중 뭐가 더 좋을까?

2.1. 동일한 DB안에서 하는 경우에는, View Automatic Update 될 수 있다.

  • 하지만 업데이트가 자주 발생한다면, View 갱신 주기를 조정할 필요가 있다.

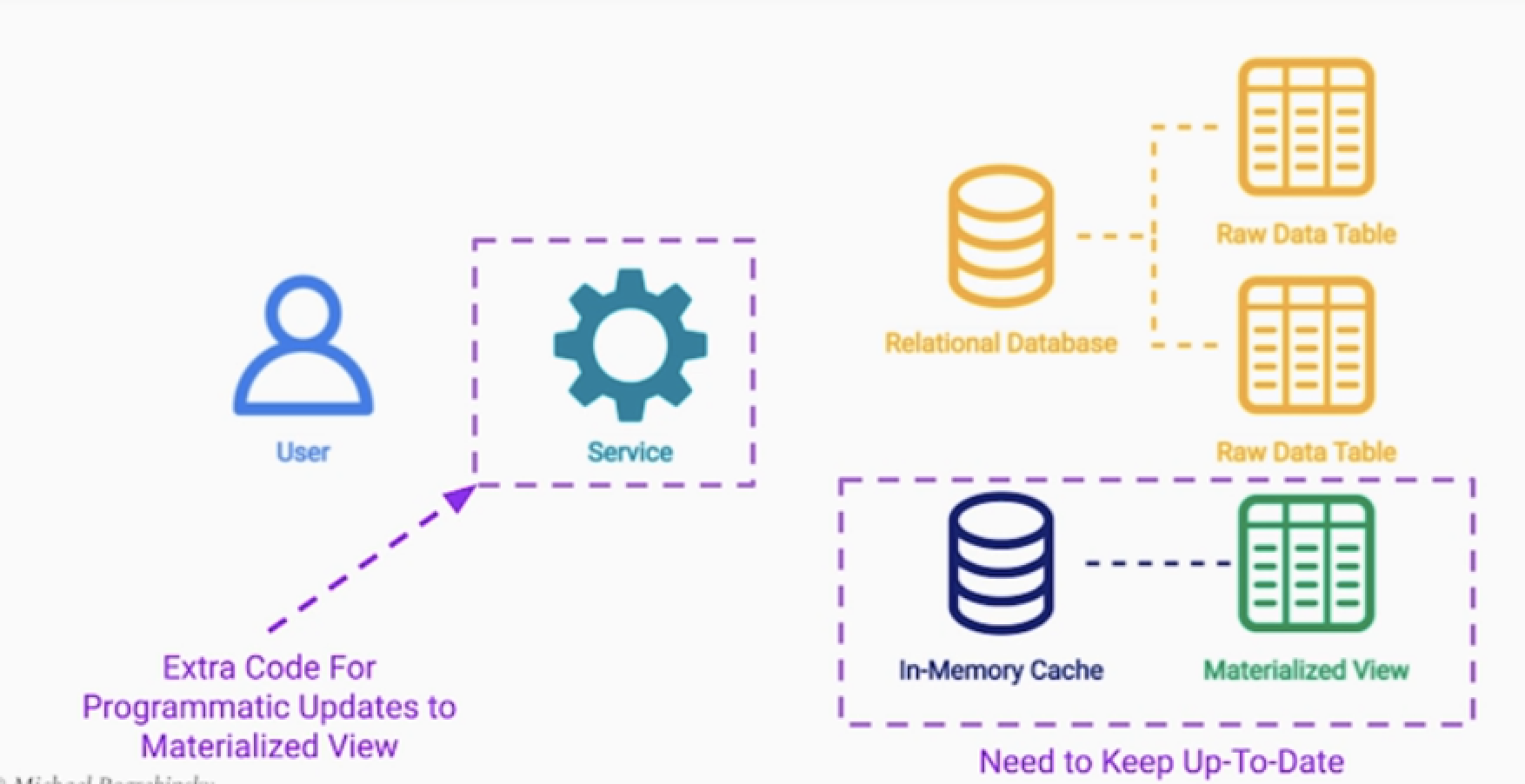

2.2. Redis같은 인메모리에 저장한다.

  • Redis + 백업 DB 구조의 이중화가 가능하다.
  • 업데이트 방식을 프로그래밍으로 제어해야 한다.

코멘트​

DB조회가 느린 경우 말고도, 서드파티 API가 느린 경우에도 사용할 수 있겠다.

CQRS Pattern​

용어​

Command and Query Responsibility Segregation

  • 명령과 쿼리의 역할 분리

Command : 데이터 Mutation이 발생하는 연산

  • 사용자 추가, 리뷰 업데이트, 삭제 등

Query : 데이터를 읽는 연산들

  • 특정 카테고리의 모든 프로덕트를 가져와라.

문제 정의 1​

  • 데이터의 빈번한 읽기과 쓰기가 발생한다.
  • 데이터의 쓰기가 발생할때 복잡한 로직이 있다.
  • 데이터의 읽기연산에 높은 성능이 필요 하다.
  • 해결방법 : CQRS Pattern

문제 정의 2​

MSA환경에서는 DB들이 분리되어 있으므로, 단일 DB안에서 View를 만들 수 없다.

  • 이는 programmactic aggregation 으로 가능은하다.
  • 하지만 Join 연산도 느린 마당에, 각 MSA 서비스를 호출하고 합치는것은 오버헤드가 크다.
  • 해결방법 : Materialized View + CQRS Pattern

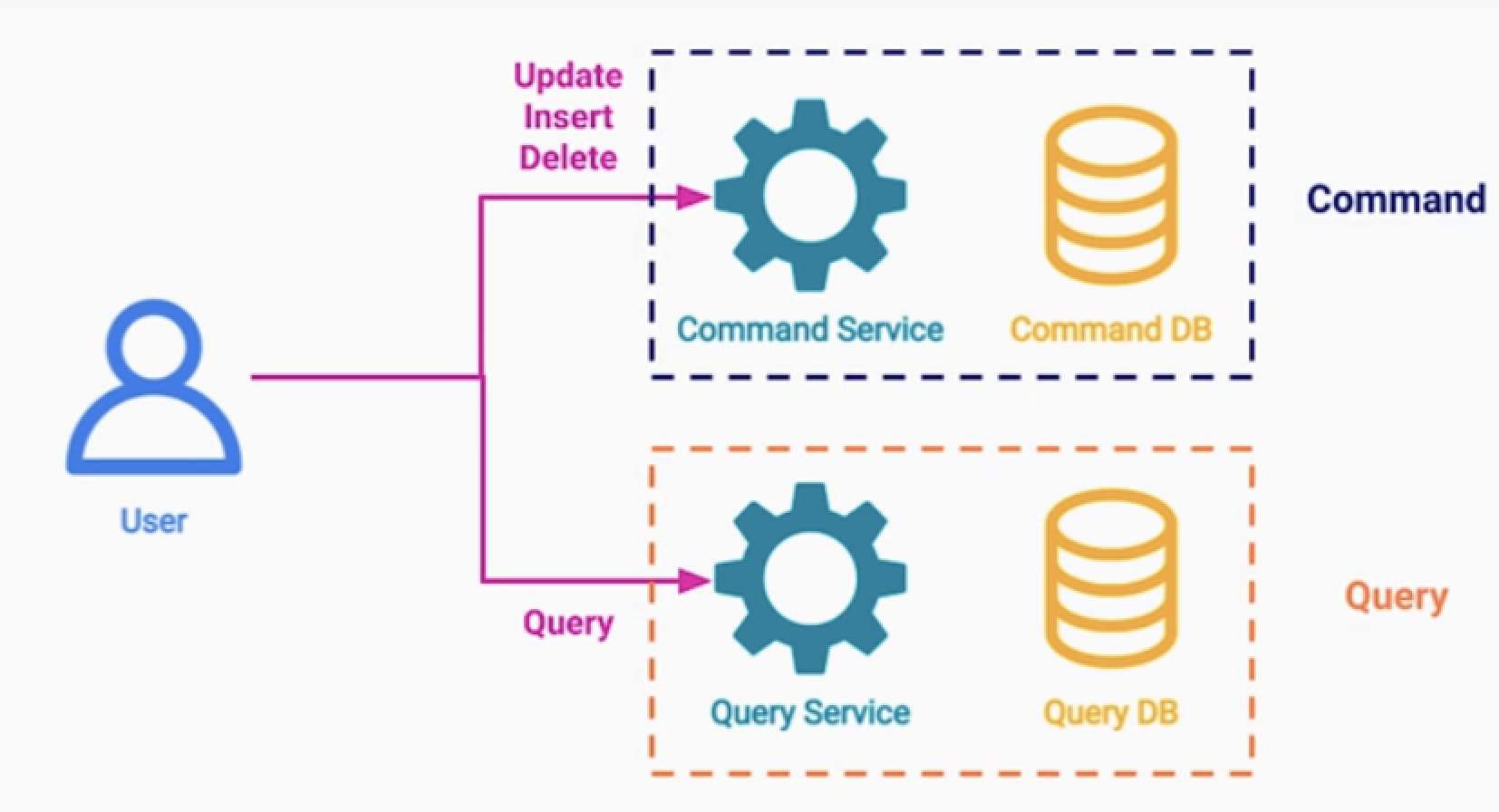

기본 구조​

Command Service : 비즈니스 로직 처리, 데이터 유효성 검사, 권한 검사 등 (CUD)
Query Service : 데이터를 읽는 로직만 처리한다. (R)

  • 두 서비스는 독립적으로 분리한다.
  • Command DB, Query DB는 지속적으로 동기화 한다.
  • 구체화된 뷰 패턴보다 한 단계 더 발전 되었다.
  • 각 서비스는 Mutation에 최적화, Query에 최적화된 시스템을 가진다.

데이터 동기화 방법​

  • DB와 커넥션으로 직접 데이터를 가져올 수 없다.
  • API 사용도 금지 이다.

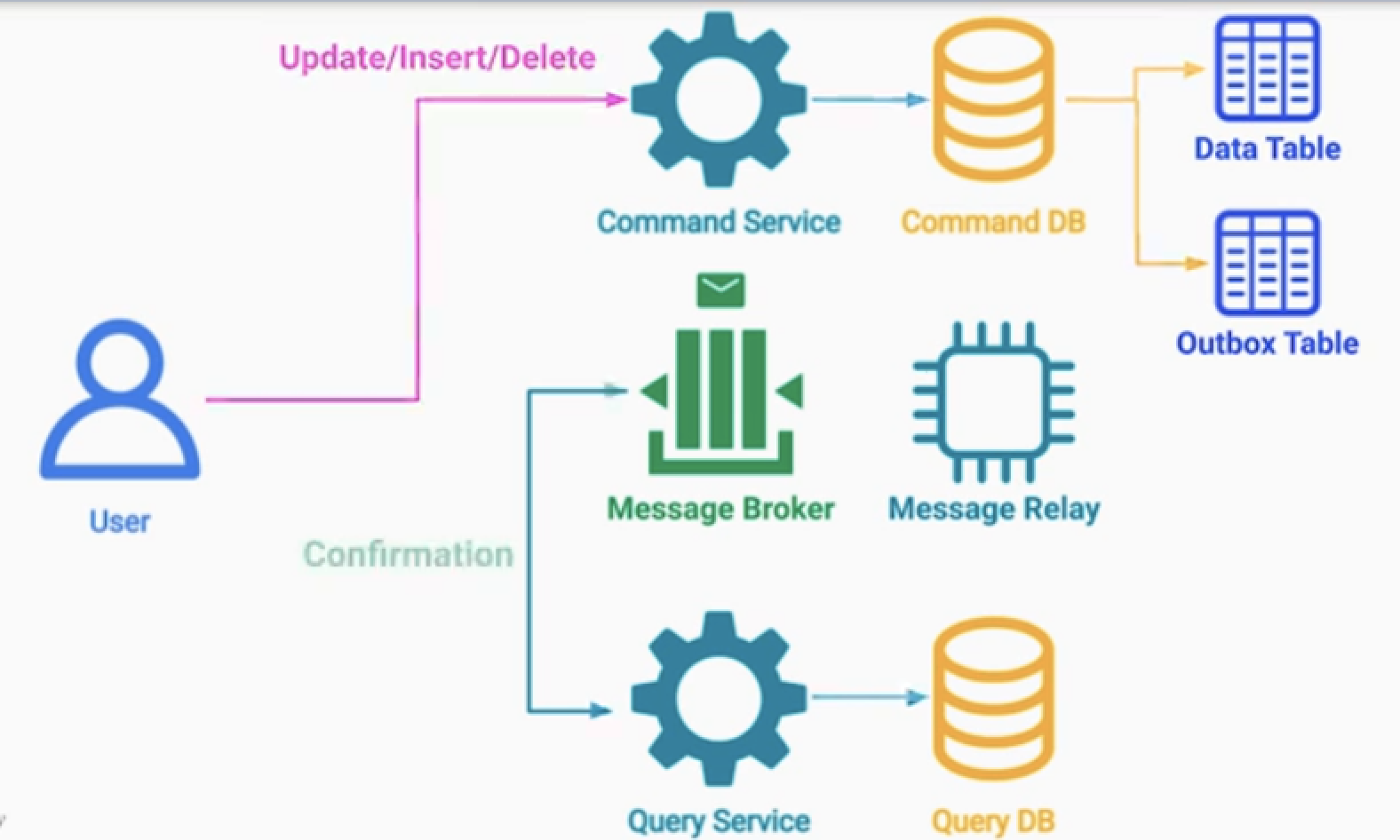

1.Message Queue 데이터 Sync

  • Update/Insert/Delete 가 발생하면
  • 이벤트를 발생시켜, Query Service가 적절한 조취를 취하도록 한다.
  • 이때 트렌젝셔널 아웃박스 패턴도 사용 가능하다.

2.Cloud Function 데이터 Sync

이점 및 고려점​

이점

  • 읽기와 쓰기에 모두 최적화된 시스템을 구성할 수 있다.
  • 높은 확장성을 가져간다.

트레이드 오프 : 복잡한 시스템 구조를 가져가게 된다.

  • 읽기와 쓰기가 매우 많은 경우에 적합하다.
  • 실시간으로 데이터의 동기화가 필요하거나,
  • 데이터의 엄격한 일관성이 필요하다면 적절하지 않다.

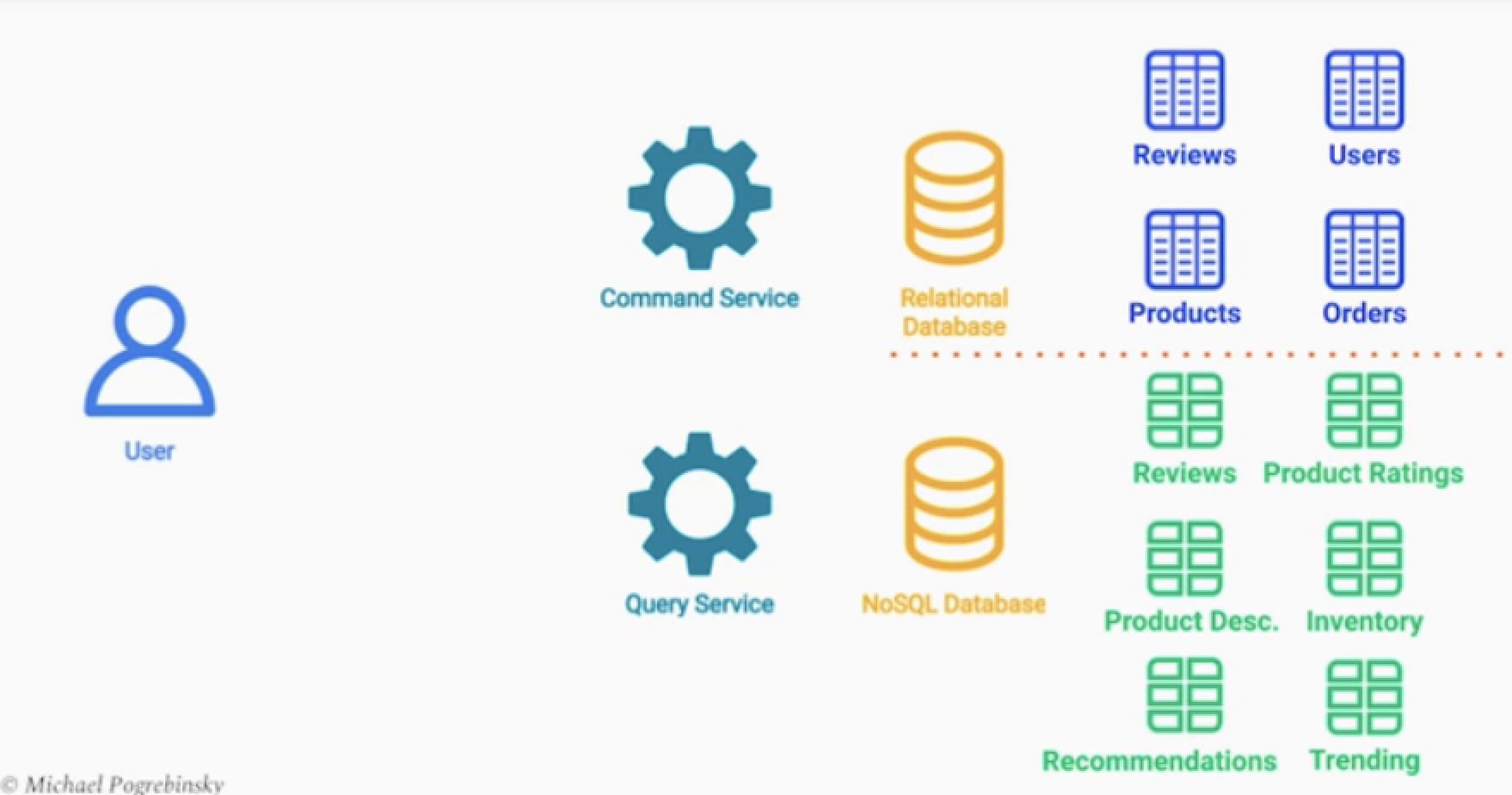

사례 - 이커머스​

쓰기 서비스의 복잡성 및 요구사항

  • 사용자의 주문기록이 있어야 한다.
  • 중복된 리뷰를 쓰면 안된다.
  • 부적절한 언어가 포함되었는지 확인해야 한다.
  • 블랙리스트 회원인지 확인

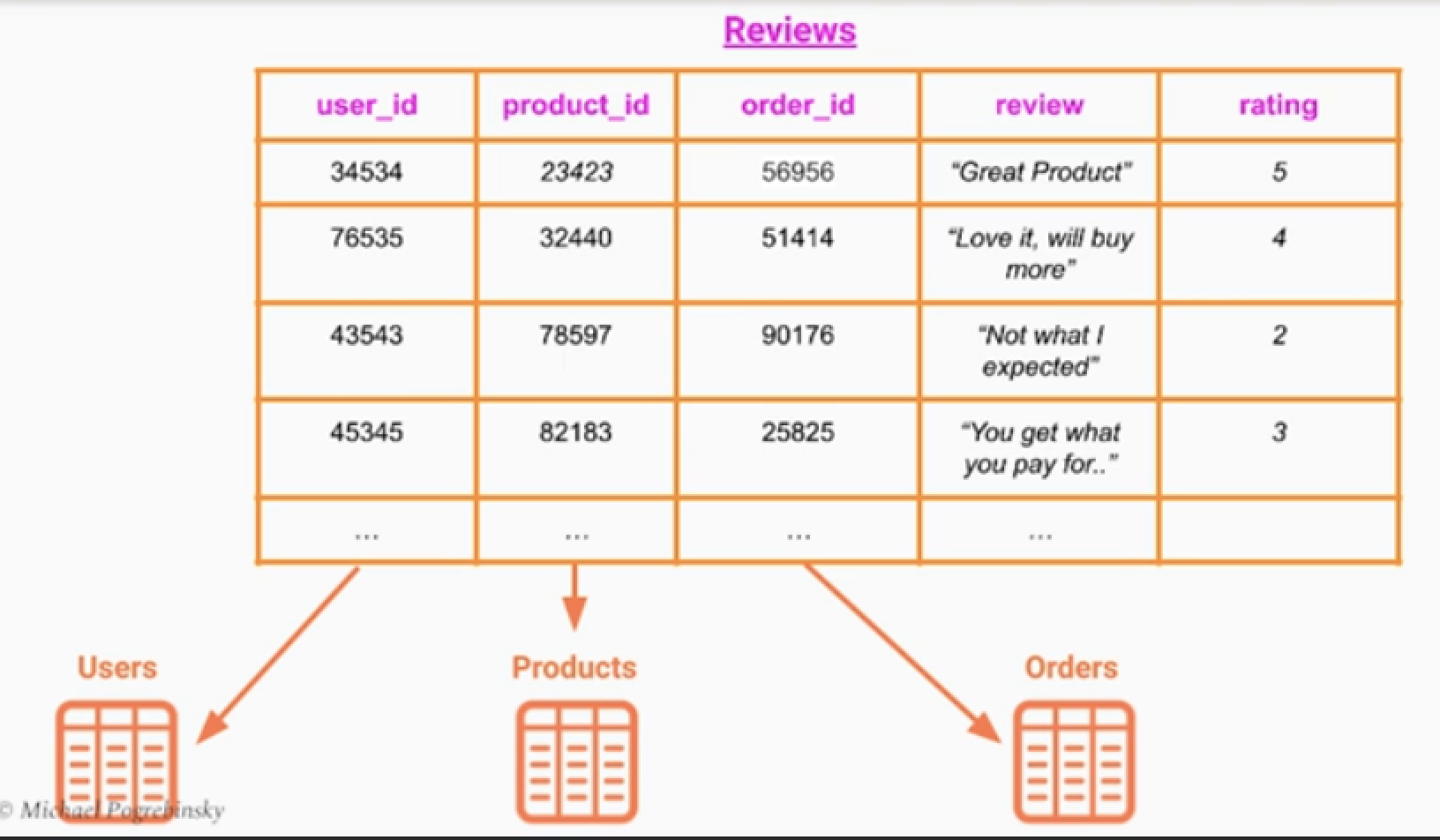

읽기 서비스의 복잡한 요구사항

  • 다수의 제품에 대한 모든 후기와 평점 리뷰를 불러와야 한다.
  • 사용자의 위치에 따라서 리뷰들도 달라진다.
  • 사용자의 공용이름 표기 ?

읽기 서비스는

  • 리뷰 테이블은 사용자 관련 위치정보등을 포함하기 때문에 데이터를 가져오는데 연산이 적고 필터링이 쉽다.
    • 리뷰 테이블이 업데이트 되면, 메세지를 발행해서 뷰를 갱신.
    • 리뷰 데이터는 일정량이 쌓이면, 뷰 테이블을 갱신시켜도 된다.
  • 상품의 평균 평점을 사실 아주 정확할 필요는 없다. 데이터 업데이트 주기를 하루 단위로 가능
  • 그 외 상품상세설명, 인벤토리, 추천, 트랜딩 데이터 등 확장이 용이하다.
  • NoSQL DB로 구성되며 읽기에 최적화되어있다.
  • 특별한 비즈니스 로직 유효성 검사 등 필요없고, 퍼블릭에 공개가능한 데이터만 존재한다.

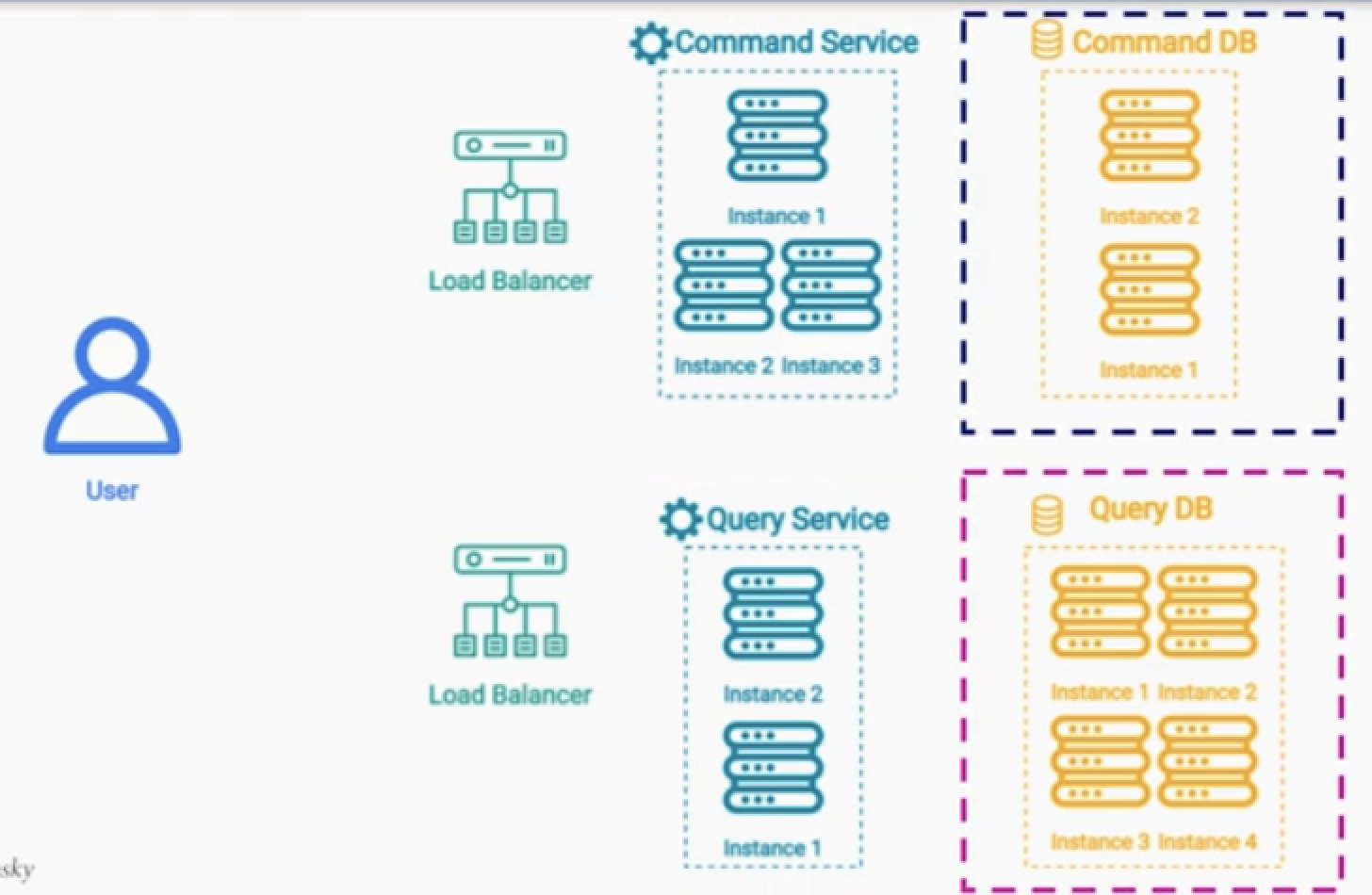

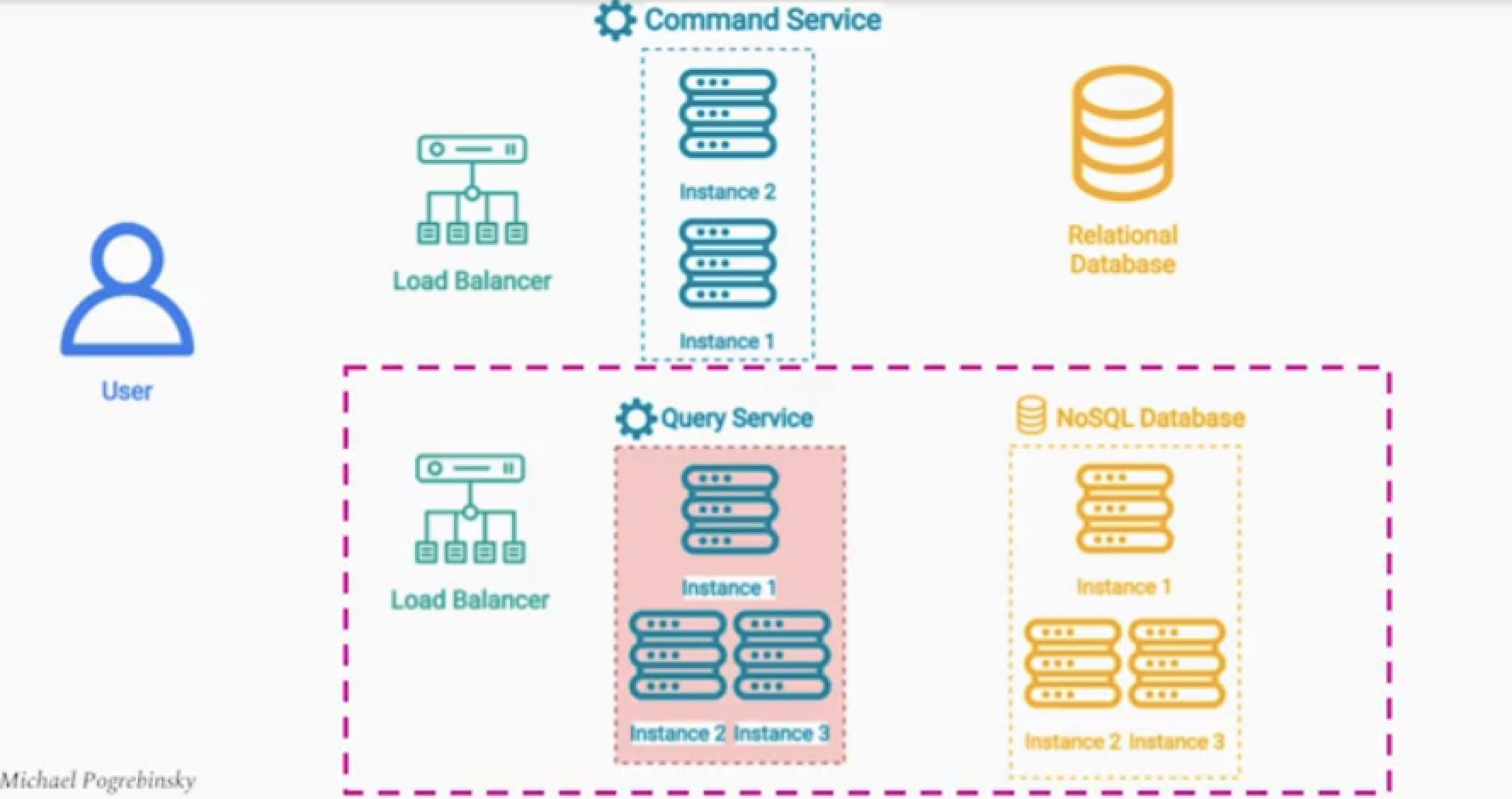

스케일업 프로비저닝

  • 읽기 연산이 더 필요하면 관련된 서비스들의 인스턴스들을 늘린다.

Event Sourcing Pattern​

문제 정의​

온라인 뱅킹에서 현재 잔고 외에 잔고의 히스토리 정보까지 보관해야 한다.

  • Current State + Every State 보관이 필요하다.
  • 데이터 시각화, 감사, 정확성을 위해서 필요하다.
  • 즉, 히스토리 데이터를 모두 저장하는 것이다.
  • 고객의 잘못인지, 시스템 오류인지 등을 알 수 있다.
  • 소비 트랜드 또한 알 수 있다.

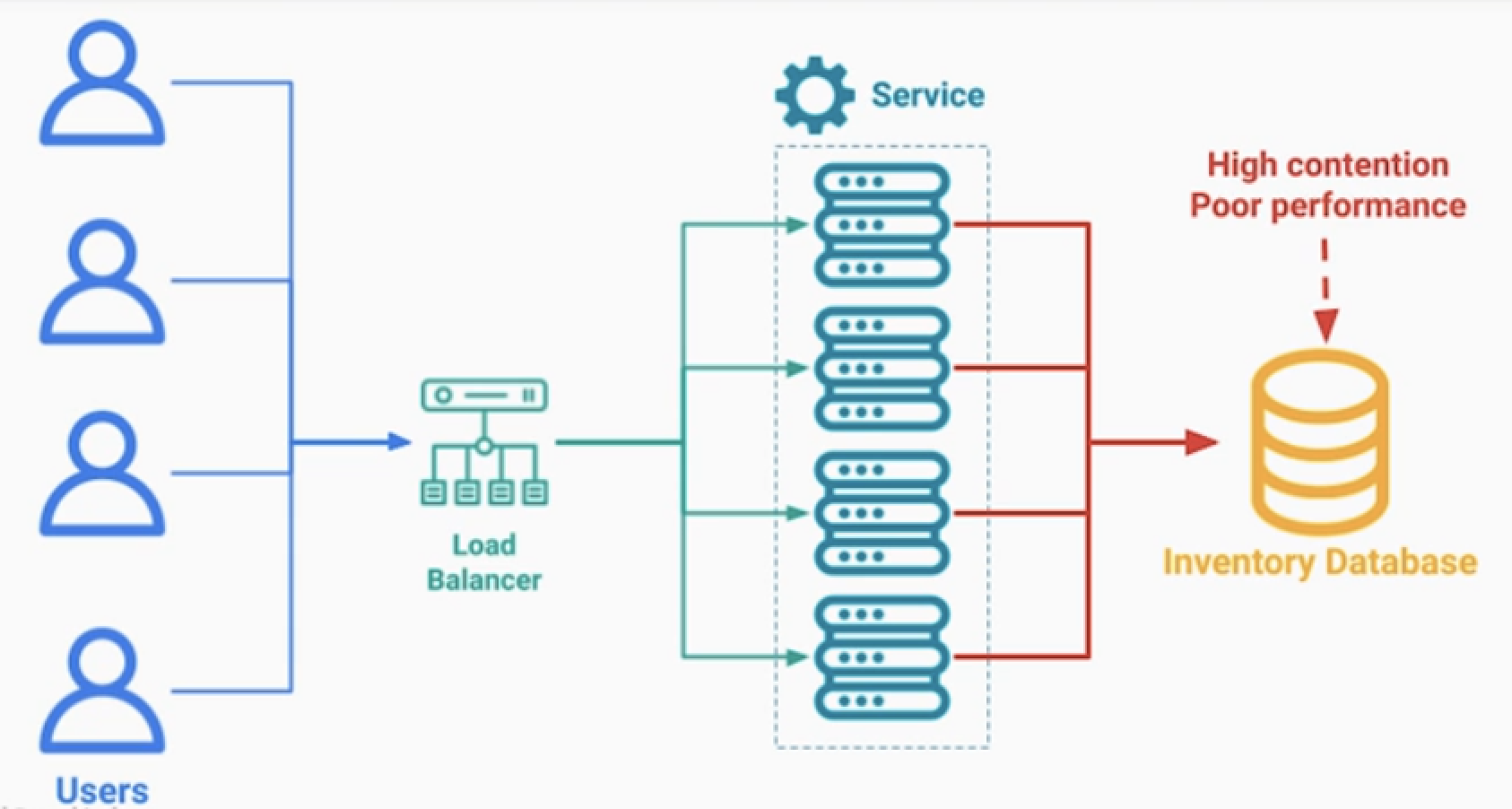

이커머스 서비스에서 이런 경우도 발생

  • 최초 제품의 제고량이 200개 이다.
  • 판매가 100개 발생 + 어제 물건의 반품이 100개 발생
  • 그러면 판매가 일어났지만 여전히 재고는 200개 이다.
  • 현재 상태에 도달한 기록이 없다.

히스토리성 데이터를 많이 쓰고 많이 읽는 서비스에 대한 시스템

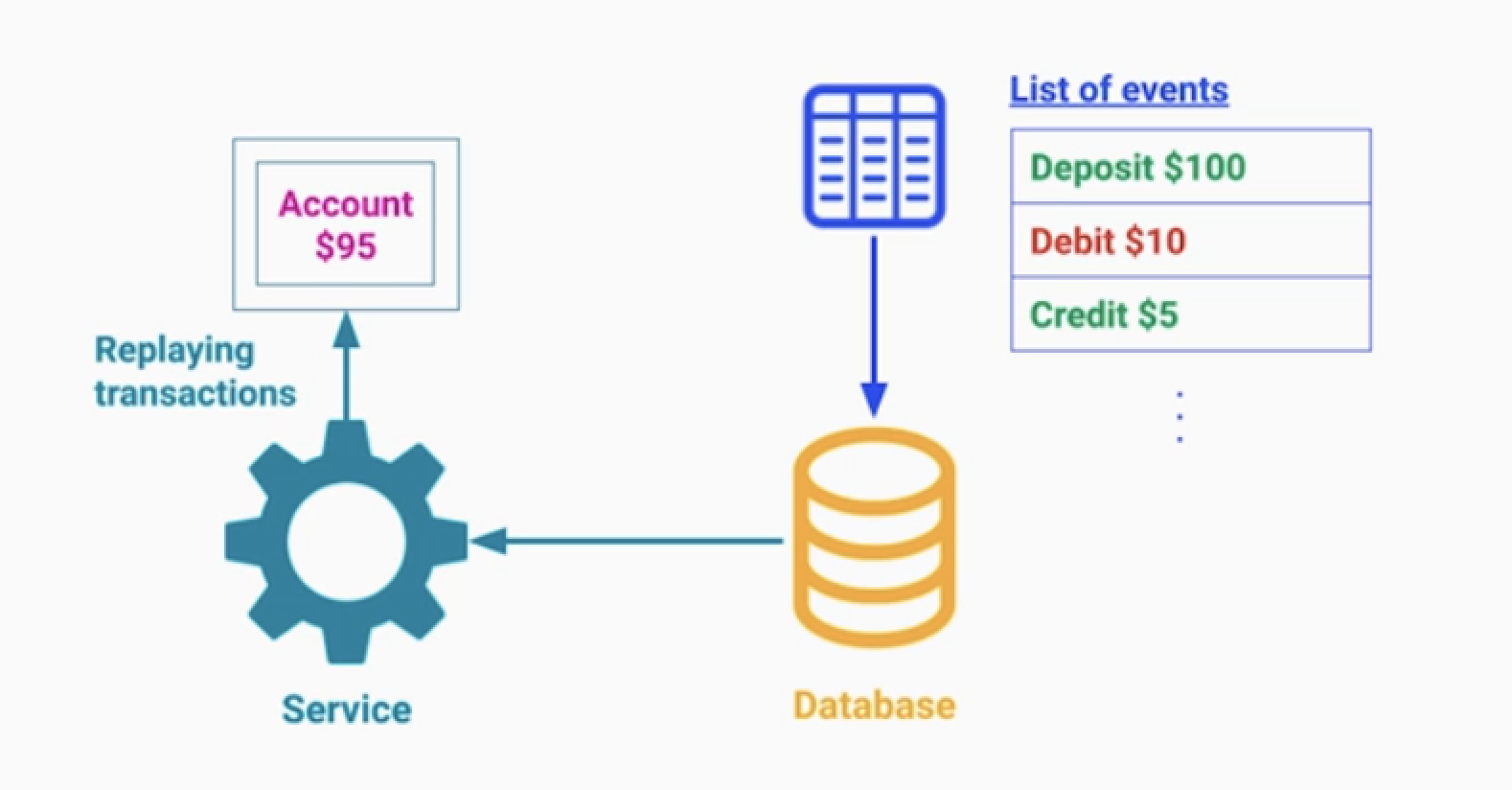

해결책 : 이벤트 소싱 패턴​

사건의 정보 및 변경 사실을 담은 데이터(이벤트)를 기록하는 DB를 저장한다.

  • 한번 들어오 데이터는 불변성을 가져야 한다.
  • 새로운 이벤트는 Append 된다.
  • 이벤트 테이블을 모두 가져온다면, 최초의 상태에서 현재 상태로 복원시킬 수 있다.

이벤트를 저장하는 방법​

1.DB에 저장하는 방법

  • 이벤트별로 레코드를 분리해서 저장 가능
  • 많은 쓰기가 발생하면 퍼포먼스가 낮아진다.

2.메시지 브로커에 저장하는 방법

  • 높은 쓰기속도를 가진다.
  • 메시지 브로커에 데이터를 영구적으로 저장이 가능한지 체크.

Replay 전략​

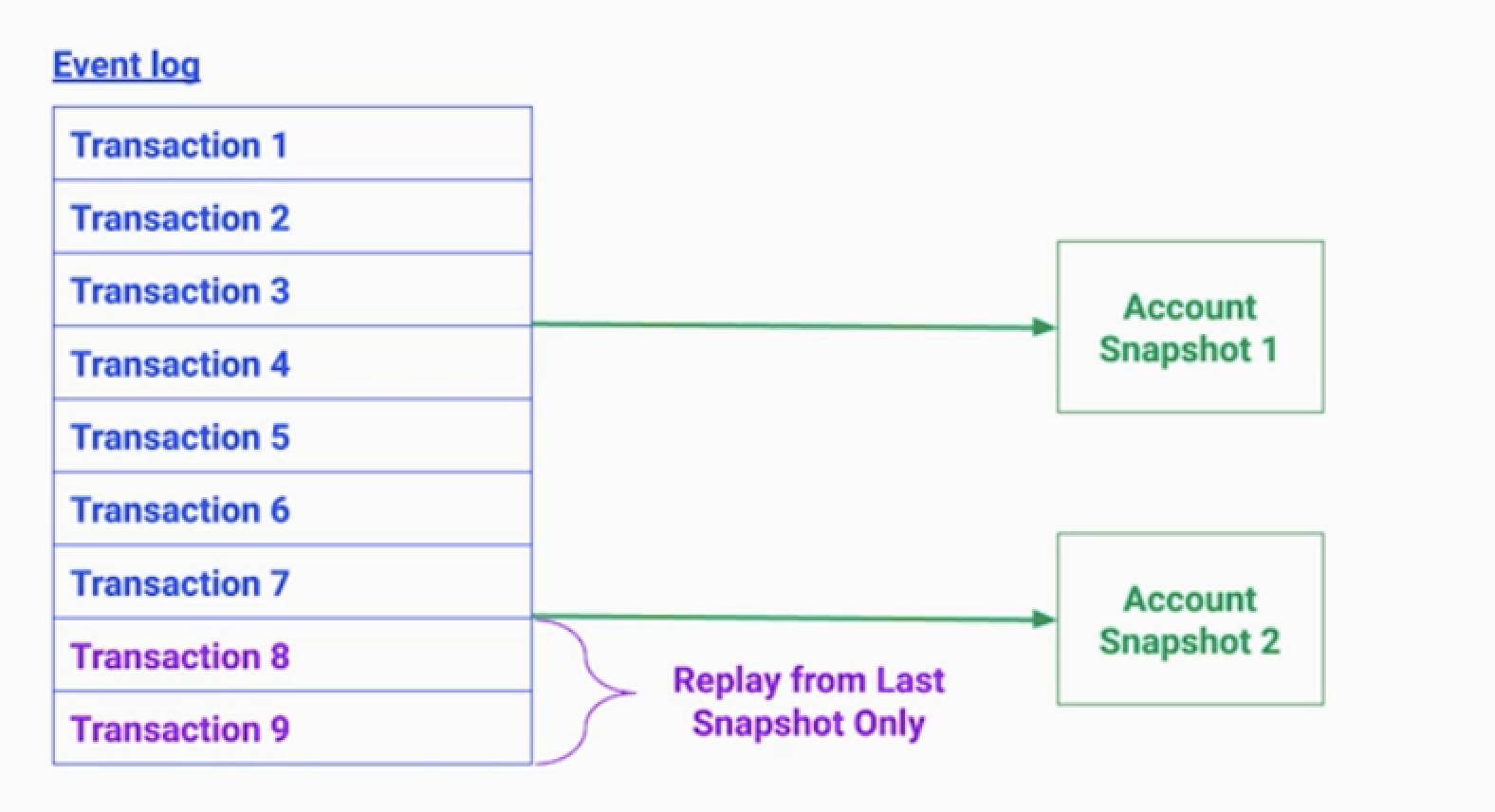

1.스냅샷

  • 특정 시점에 모든 이벤트 로그를 주기적으로 스냅샷을 저장하는 것

2.CQRS 패턴

  • Event Sourcing + CQRS 패턴은 인기가 많다.
  • 히스토리와 감사 데이터를 얻을 수 있다.
  • 읽기 쓰기 모두 빠르게 가져간다.

2.1 Redis

  • 이벤트 데이터를 쓰는 전용 DB를 둔다. (저장)
  • 이벤트가 발생되면 이를 Redis에 저장한다. (읽기)

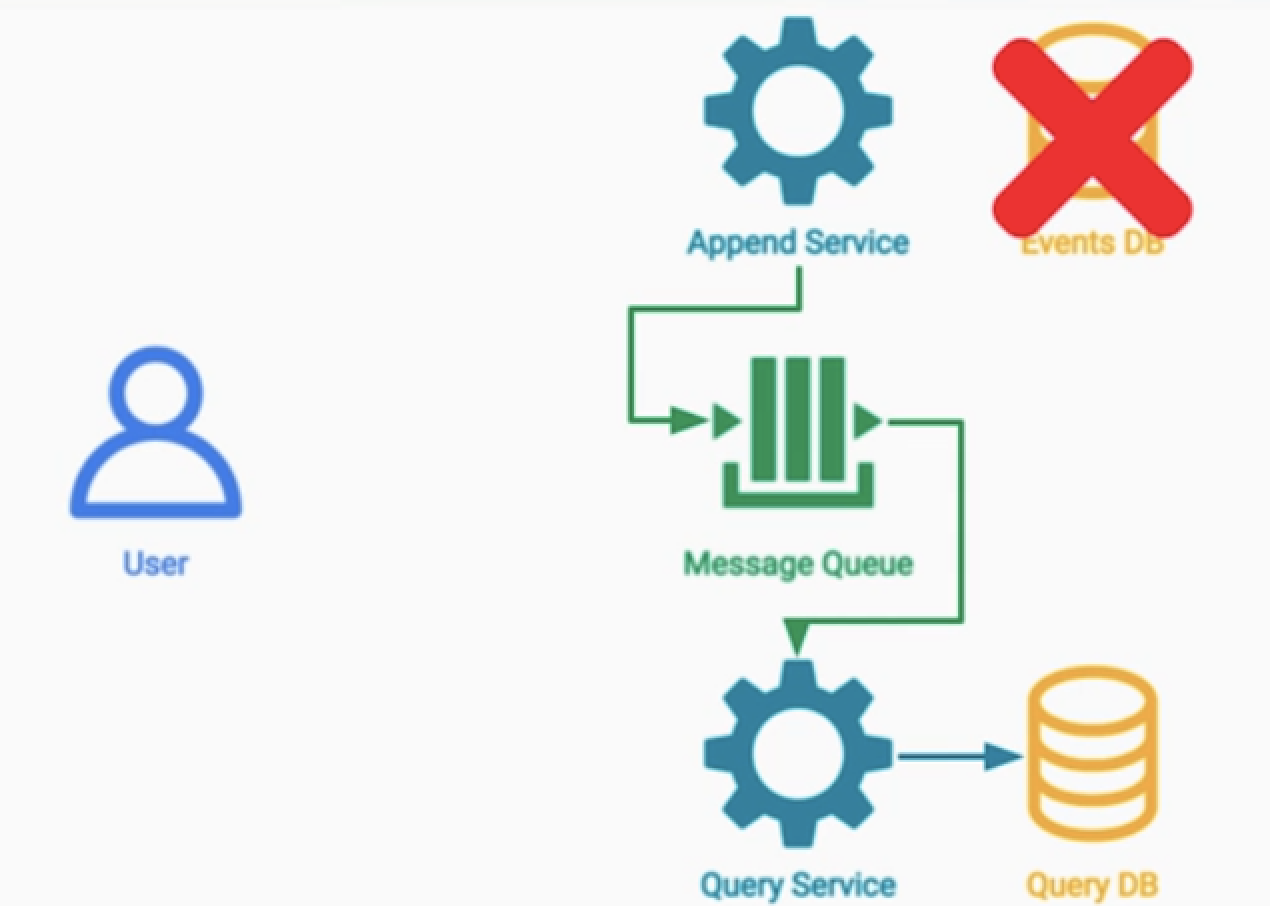

2.2 MessageQueue

  • 이벤트 데이터는 메시지 큐에 저장한다. (저장)
  • 이벤트가 발생되면 이를 View DB를 갱신한다.(읽기)
